組串式EL測試電源專為光伏電站組串反向上電特性研發，將交流電轉換為直流電輸入電池板激發電致發光，可對整串組件安全上電，電壓電流高精可調，支持多組件串聯檢測。

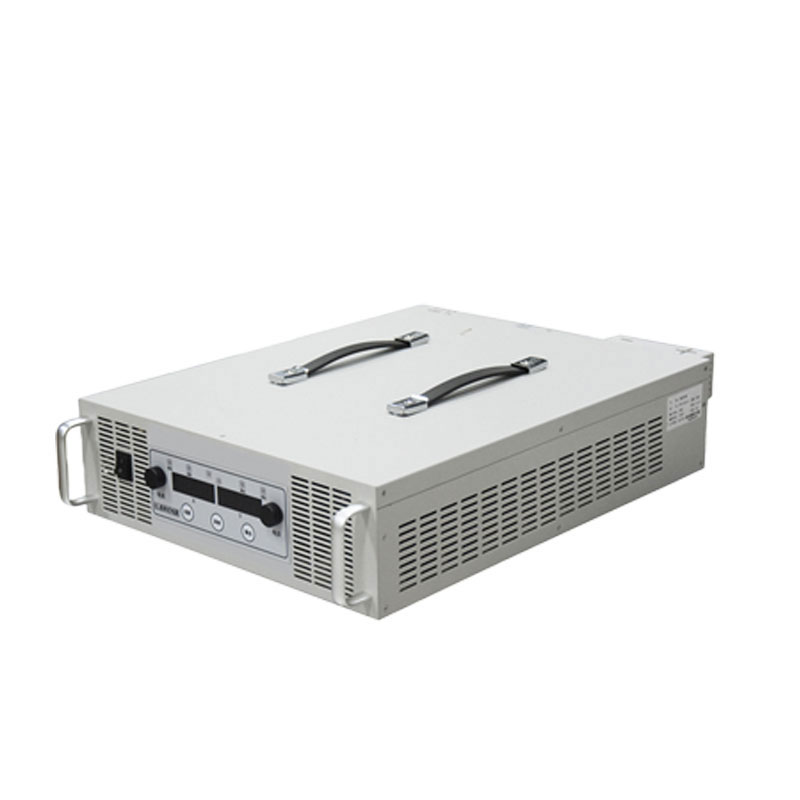

組串式EL測試電源是為光伏電站組串反向上電特性而設計的一種程控直流電源設備。傳統光伏EL檢測需要對每一塊組件單獨拆解后上電，操作繁瑣且效率低下。組串式EL測試電源的出現改變了這一檢測模式。該電源可直接接入光伏組串兩端，將現場交流電轉換為直流電施加到串聯的整串電池板上，激發組件內部半導體材料發出近紅外光，配合紅外相機即可完成EL成像檢測。這種整串同步上電的方式無需斷開單塊組件，大幅縮短了檢測準備時間，特別適用于電站建設驗收、運維巡檢等需要大量測試的場景。

組串式EL測試電源的技術規格覆蓋了從單塊組件到整串組件的供電需求。市面常見的型號輸出電壓范圍0至1500V，電流輸出0至10A，功率輸出可達16kW，能夠滿足最多30余塊光伏組件串聯后的檢測供電。電壓和電流精度方面，部分高端型號可達0.001V和0.001A的水平，功率穩定度控制在±0.002%以內。這一精度等級確保了電源在不同功率組件串接時能夠自適應匹配輸出參數，避免因電壓電流偏差導致組件損壞或檢測圖像失真。用戶可根據檢測需求手動或程控切換高低電流，實現對不同類型缺陷的針對性激發，如高電流測試用于揭示隱裂和斷柵，低電流測試則用于識別PID和混檔等問題。

安全保護機制是組串式EL測試電源區別于普通直流電源的核心特征之一。光伏組件在停止發電后仍可能殘留反向電壓，直接接入普通電源可能造成電流倒灌和設備損壞。針對這一問題，組串式EL測試電源內置了逆電流保護模塊，可設定逆電流阻抗閾值，在光伏組件倒灌電流達到安全閾值時自動斷開回路。此外，設備還集成了短路保護、反接保護、程控緩沖保護、過載保護、過熱保護和輸入電壓波動保護等多重機制。程控緩沖保護采用緩存式通斷電設計，避免大電流直接沖擊光伏板導致二極管擊穿，這一設計在現場多組件串聯場景下尤為重要。

在現場應用層面，組串式EL測試電源已被廣泛用于光伏電站的全檢項目和日常運維檢測中。設備可接入?yún)R流箱、逆變器、組串端口或組件端口完成上電，無需改裝電站原有線路。支持24小時不間斷工作的恒溫控制模塊使其能夠適應不同氣候條件下的檢測作業。部分型號還搭載了4G Wi-Fi收發系統和APP物聯網控制功能，檢測人員可通過平板電腦遠程完成電源參數設置和通斷電操作，配合紅外相機的聯動檢測實現一鍵成像。在實際運維中，定期利用組串式EL測試電源進行檢測可有效發現隱裂、PID效應等潛在故障，及早更換老化組件，有助于提升電站發電效率和延長組件使用壽命。
